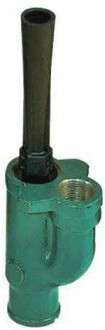

Эжектор DAB EJECTOR JET 151 COMPLETE

Эжектор является необходимым элементом насосных станций, поднимающих воду на поверхность с большой глубины. Наличие эжектора позволяет экономить расход энергии, уменьшить габариты оборудования.

Устройство в конструктивном отношении простое, оно располагает такими основными деталями, как сопло, всасывающая камера, диффузор и смеситель. Вода, выходящая из сопла, получает мгновенное ускорение и движется с большой скоростью.

Из сопла вода направляется в смеситель, где образуется разряжение. Под влиянием разряжения в смеситель начинает стремиться вода из камеры всасывания. Оба потока жидкости соединяются и через диффузор движутся по трубам. Другими словами – эжектор служит передатчиком энергии от массы с высокой скоростью движения к массе с невысокой скоростью.

В состав линии трубопроводов, направленных от источника к насосу, включается эжектор. Небольшой объем воды, поднимаемой на поверхность, идет назад к эжектору, создавая так рециркуляционную линию. Из сопла вода выбрасывается с большой скоростью, она с собой забирает часть воды из скважины, создавая разряжение в трубопроводе. Таким образом, насос затрачивает намного меньше энергии, чтобы поднять воду со значительной глубины.

Вентилем, поставленным на рециркуляционной линии, регулируется объем поднимающейся воды. Эжектор служит для запуска системы, облегчая задачу. Даже малый объем жидкости может создать в трубопроводе высокое разряжение, чтобы начался подъем воды, и насос не работал длительное время вхолостую.
